详细说明

 一、前言

随着生活水平的提升，人们对于家居的要求越来越高。冬季采暖成为必需品，南方采暖也成为一个共识，在众多采暖设备中，空气源热泵凭借高效节能、绿色环保成为家居采暖的首选，卓奥空气源采暖、热水热泵除了采暖外还能提供生活热水，一机多用，创造舒适家居生活。

二、解决方案

以某地区的别墅采暖、热水项目为例

1.工程概况：该别墅采暖面积150㎡，另提供300L热水

2.气象参数：

3.设计依据

建筑给水排水设计规范（GB50015-2003）  民用建筑空调设计（第二版） 采暖通风与空气调节设计规范（GB50019-2003）商业或工业用及类似用途的热泵热水机（GB/T21362-2008）热泵热水系统选用与安装（06SS127）  暖通空调（第二版） 热泵产品样本及说明书（江苏卓奥新能源发展有限公司）热泵智能环境模拟实验室的运行数据(江苏卓奥新能源发展有限公司) 客户提供数据

4.设计计算

采暖：冬季采暖需求量：12KW

热水：

1）日耗热量

根据日耗热量计算公式，300L冷水加热到55℃的日耗热量为：

Qd=C·ρr(tr-tL)qrd=4.1868*1*（55-5）*300=62802KJ/d

公式说明：Qd=C·ρr(tr-tL)qrd

Qd--设计日耗热量，KJ/d

qrd--设计日热水量，L/d

C--水的比热，KJ/kg·℃  一般取4.1868KJ/Kg·℃

ρr-热水密度，kg/L

tr--热水温度，℃

tL--冷水计算温度，℃

2）热泵机组小时供热量

根据计算公式

热泵机组设计小时供热量需：

Qg=K1*Qd/T1=1.05*62802÷18=1KW/h

公式说明：Qg=K1*Qd/T1

Qg--热泵机组设计小时供热量，KJ/h

Qd--最高日耗热量，KJ/d

T1--热泵设计工作时间，12h-20h,h/d

K1--安全系数，可取1.05-1.0。

4.1选型

根据计算结果与客户需求，选用卓奥空气源采暖、热水热泵DKFXRS一台

4.2终端设计

根据客户需求，采用地暖采暖为终端

5.费用估算

①采暖季按90天算

②采暖最大需求量12KW。采暖季节平均每天需求量按其60%估算。

③电价按0.6元/KW/h。电的热值860Kcal/KWh,热效率95%；天然气单价3.5元/㎡，天然气热值8600KCAI/㎡，热效率70%

④采暖季DKFXRS-14IB型热泵机组的COP值为3.5。

5.1空气源热泵热水机组运行费用

采暖季节：12*60%*24÷3.5*0.6*90=2666.1元

5.2电锅炉系统运行费用

12*60%*24÷95%*0.6*90=9822元

5.3燃气锅炉系统运行费用

12*60%*24*860÷8600÷70%*3.5*90=7776元

使用空气源热泵系统比电锅炉每年节约7156元，比燃气锅炉每年节约5110元。空气源热泵热水系统与常规能源系统对比汇总表

三、结论

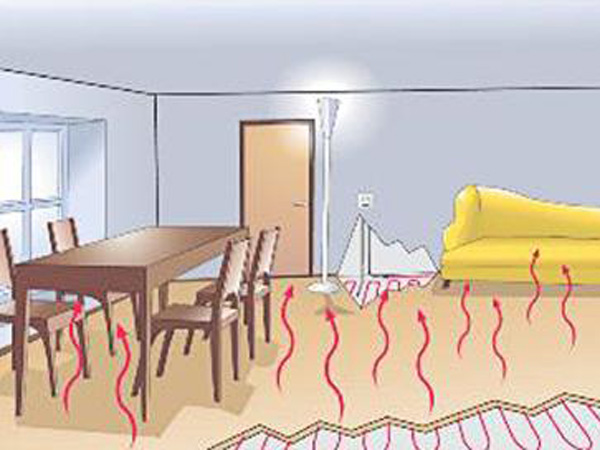

   机组实现的地板辐射采暖是目前最为流行的采暖方式。地暖是通过在地板下铺热体辐射散热的采暖方式，比较适合用于别墅采暖。地板采暖是由下而上散热，符合“头要凉，脚要热”的养生之道，感觉非常舒适；其次，地热不占用平面空间，不会影响高档次别墅的美观；比起空调暖气，更加节能环保。

机组可提供24小时中央热水，水温恒定，超低噪音，即开即有，可满足多个水龙头同时使用热水，带来舒适热水享受。采暖与制冷季的热水为免费获得，节约费用。并且在加热过程中，无污染，无废气物产生，消除了普通热水器中的易燃、易爆、触电等安全隐患。
